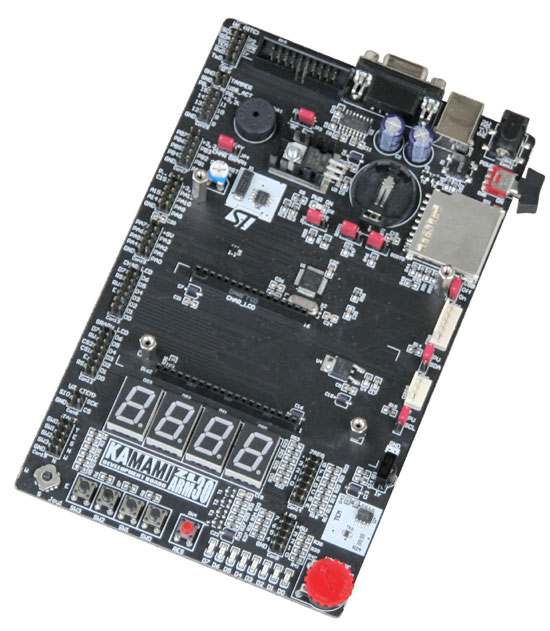

Zestaw uruchomieniowy dla mikrokontrolerów STM32F103
ZL30ARM jest uniwersalnym zestawem uruchomieniowym dla mikrokontrolerów STM32F103 (oraz innych z rdzeniem ARM Cortex-M3). Dzięki wyposażeniu w szeroką gamę peryferiów może być stosowany jako środowisko do opracowywania prototypów urządzeń lub też jako zestaw edukacyjny.
Uwaga! Zapraszamy na stronę www.stm32.eu, na której są dostępne projekty i porady dla użytkowników mikrokontrolerów STM32.
Podstawowe właściwości zestawu:
- mikrokontroler STM32F103CBT6 w obudowie LQFP48 (m.in. 128 kB pamięci Flash, 20 kB pamięci SRAM, 2xSPI, 2xI2C, 3xUART, USB, CAN, ADC)
- 4-przyciskowa klawiatura
- 5-pozycyjny joystick
- 8 diod LED
- czterocyfrowy wyświetlacz siedmiosegmentowy LED
- złącze dla alfanumerycznego wyświetlacza LCD 2x16 znaków (LCD1602)
- złącze dla graficznego wyświetlacza LCD 128x64 pikseli ze sterownikiem KS0108 (LCD12864)
- układ zegara M41T00 (STMicroelectronics) pracujący na magistrali I2C wraz z podstawką na baterię CR2032
- układ termometru TC77 (Microchip) pracujący na magistrali SPI
- układ termometru analogowego STLM20 (STMicroelectronics) z wyjściem napięciowym
- odbiornik podczerwieni TSOP31236 (36 kHz)
- przetwornik piezoelektryczny
- potencjometr umożliwiający podanie napięcia na wejście przetwornika analogowo-cyfrowego wbudowanego w mikrokontroler
- 20-wyprowadzeniowe złącze JTAG umożliwiające programowanie pamięci oraz debugowanie programu
- złącze USB umożliwiające transmisję danych pomiędzy komputerem PC a mikrokontrolerem STM32
- złącze kart pamięci SD
- złącze DB9 umożliwiające transmisję danych za pomocą łącza RS232
- zworki służące do wyboru typu pamięci, z której zostanie uruchomiony mikrokontroler
- zestaw złącz szpilkowych z wszystkimi użytecznymi sygnałami mikrokontrolera oraz układów peryferyjnych
W skład zestawu wchodzi:
- zestaw uruchomieniowy z mikrokontrolerem STM32F103CBT6
Do pobrania:
