Producent: AVT

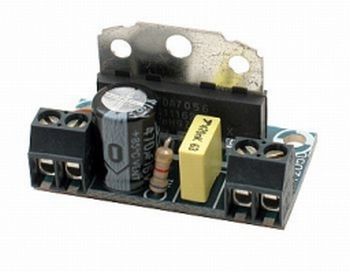

Najprostszy wzmacniacz akustyczny składający się zaledwie z czterech elementów: układu scalonego, rezystora i dwóch kondensatorów. Urządzenie cechują bardzo dobre parametry dzięki czemu znajduje ono szerokie zastosowanie zwłaszcza w sprzęcie bateryjnym, stanowi też atrakcyjną alternatywę przy naprawach starszego sprzętu grającego.
Układ scalony będący 'sercem' wzmacniacza zawiera obwody przeciwzwarciowe i przeciwprzeciążeniowe. Maksymalna moc, jaka można uzyskać, wynosi 3 W. Źródłem zasilania w sprzęcie przenośnym mogą być ogniwa galwaniczne lub akumulatory, zwłaszcza że wzmacniacz cechuje niewielki prąd spoczynkowy.
Urządzenie szczególnie polecane w przenośnym sprzęcie audio.
Wybrane parametry:
- moc wyjściowa < 3 W (zależy od zasilania i rezystancji głośnika)
- wzmocnienie napięciowe - 40 dB
- pasmo przenoszenia - 20 Hz - 20 kHz
- zniekształcenia harmoniczne - typ. 0,25 % (dla Pwy - 0,5 W)
- prąd spoczynkowy - typ. 5 mA
- zasilanie - 3 - 18 V
- w zestawie płytka drukowana, komplet elementów i dokumentacja
