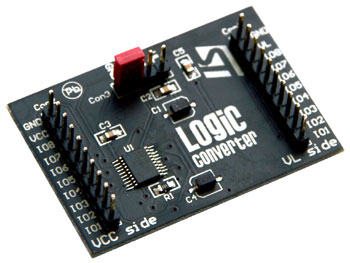

KAmodLVC

8-bitowy dwukierunkowy konwerter poziomów napięć

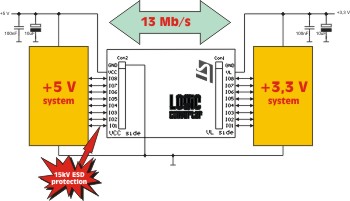

Moduł KAmodLVC, z układem ST2378, jest 8-bitowym, dwukierunkowym konwerterem poziomów napięć. Układ można wykorzystać do łączenia dwóch systemów cyfrowych pracujących z różnymi napięciami zasilającymi (od 1,8 V do 5,5 V). Wyprowadzenie OE pozwala przełączyć układ ST2378 w stan nieaktywny (w stanie tym pobór prądu jest mniejszy niż 1 µA, wszystkie linie I/O przechodzą w stan wysokiej impedancji).

Podstawowe właściwości:

• Dwukierunkowa konwersja poziomów napięć, bez konieczności przełączania kierunku
• Zakres poziomów napięć zasilających:
  - VL = 1,71 V do VCC
  - VCC = 1,71 V do 5,5 V
• Maksymalna szybkość transmisji danych: 13 Mb/s (1,8 V < VL < VCC < 5,5 V)
• Wyjście OE przystosowane do sterowania poziomami TTL5V
• Duża odporność na ESD
• Wbudowane zabezpieczenie przeciw przepięciowe 15kV (na liniach I/OVCC)

---

---

W skład zestawu wchodzi:

• zmontowana płytka modułu

---

Do pobrania:

• Dokumentacja modułu

---
