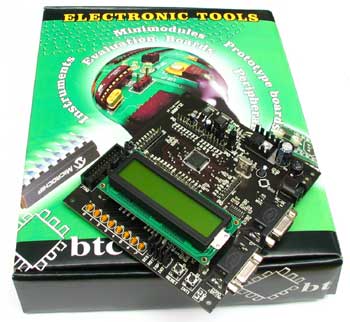

ZL1ARM_2124

Zestaw ZL1ARM_2124 opracowano z myślą o elektronikach chcących eksperymentować z mikrokontrolerami z rdzeniem ARM7TDMI-S. Zastosowany w zestawie szybki (taktowany sygnałem zegarowym o częstotliwości do 60 MHz), nowoczesny mikrokontroler firmy Philips umożliwia implementowanie aplikacji wymagających dużej mocy obliczeniowej. Architektura mikrokontrolerów i ich wyposażenie wewnętrzne stanowią doskonałą platformę dla programistów korzystających z języków wysokiego poziomu.
Zestaw ZL1ARM_2124 jest dostarczany z mikrokontrolerem LPC2124 (m.in. 256 kB pamięci Flash, 16 kB pamięci SRAM, 4 timery 32-bitowe, 1 timer PWM, 46 linii we/wy, 2 moduły UART, 1 interfejs I2C, 1 interfejs SPI, 4-kanałowy 10-bitowy przetwornik analogowo-cyfrowy).

Podstawowe właściwości zestawu:
	mikrokontroler LPC2124 z rdzeniem ARM7TDMI-S,
	pole sygnalizacyjne na ośmiu diodach LED,
	gniazdo do dołączenia alfanumerycznego wyświetlacza LCD o organizacji 2x16 znaków,
	zasilanie napięciem o wartości 9...15 VDC (dołączenie napięcia zasilającego jest sygnalizowane za pomocą diody LED),
	dwa interfejsy szeregowe z konwerterem poziomów RS232,
	mikrokontroler można programować za pomocą interfejsu RS232 lub poprzez interfejs JTAG (co wymaga zastosowania dodatkowego interfejsu sprzętowego, np. ZL14PRG),
	złącza z wyprowadzonymi wszystkimi liniami we/wy mikrokontrolera,
	zamontowany na płytce termistor oraz potencjometr ułatwiają przetestowanie przetworników A/C wbudowanych w mikrokontroler.

W skład zestawu wchodzi:
	płytka bazowa z mikrokontrolerem LPC2124,
	płyta CD-ROM (dokumentacja techniczna zestawu, noty katalogowe mikrokontrolerów LPC21xx, aplikacja do programowania IAP LPC2000 Flash Utility, kompilator języka C GCC, demonstracyjna wersja Keil uVision - ograniczenie do 16 kB, programy przykładowe).

Do pobrania
	Dokumentacja zestawu ZL1ARM (PDF - 570kB)
